פרמטרים טכניים

גודל אריזה

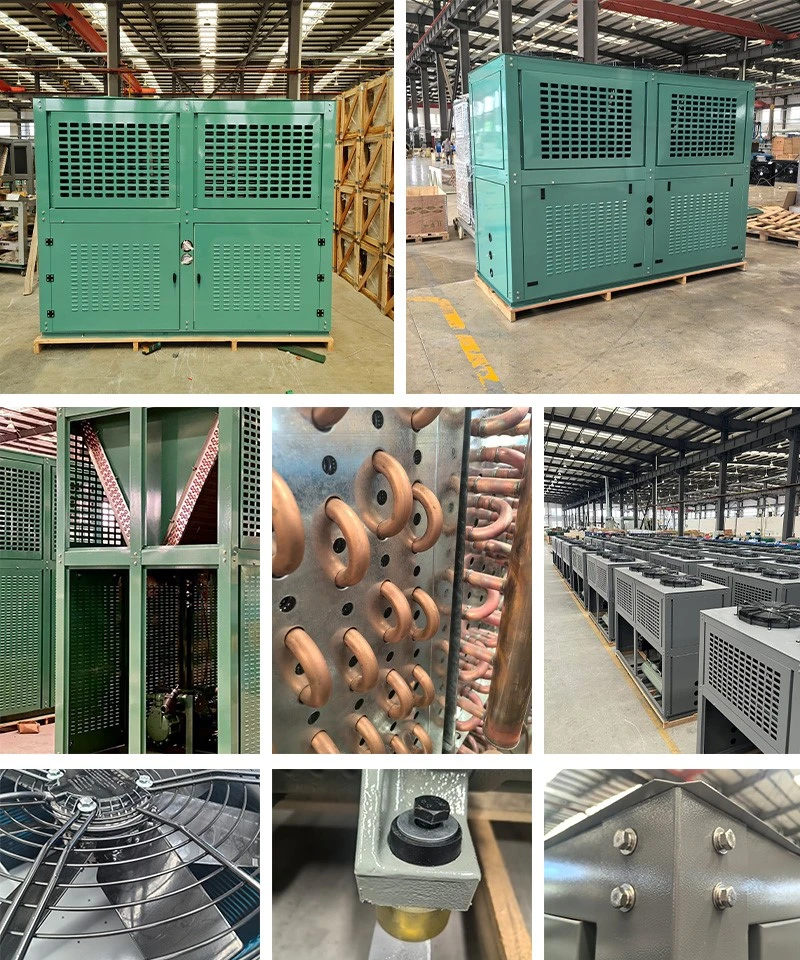

תמונות מוצר אמיתיות

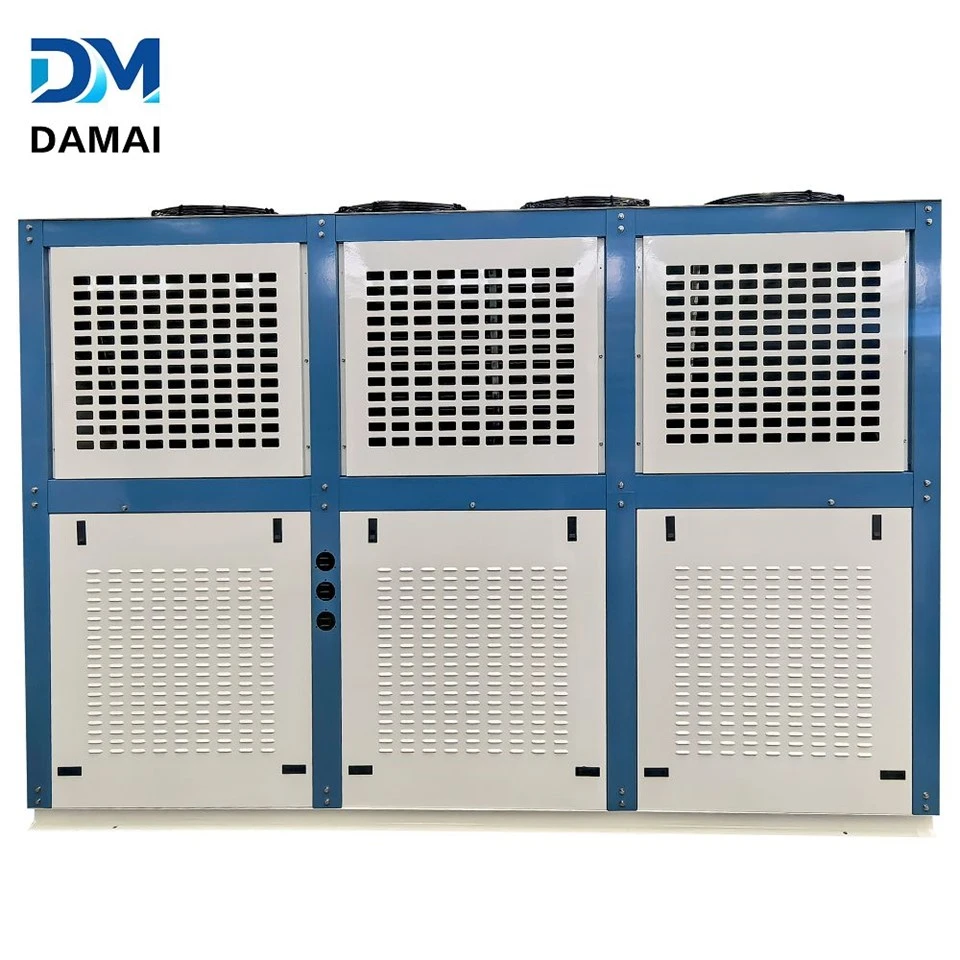

ה-V סוג כפול עיצוב סליל שכבה, עם שתי שכבות של סנפירים מסודרים ב-Vסִגְנוֹן, מגדיל את שטח חילופי החום ב-40% בתוך אותה טביעת רגל, ומשפר משמעותית את יעילות פיזור החום.בקרה בלתי תלויה במאוורר כפול מתאימה אוטומטית את המהירות בהתאם לטמפרטורת הסביבה וללחץ העיבוי, וכתוצאה מכך לחסכון משמעותי באנרגיה, מתאים במיוחד לאזורי-טמפרטורות גבוהות או לסביבות התקנה עם פיזור חום מוגבל. הסנפירים מנצלים סנפירים גליים ביעילות גבוהה כדי להגביר את הטורבולנציה ולשפר את העברת החום, תוך שהם בעלי יכולות ניקוי עצמי חזקות-, ומפחיתות את תדירות הניקוי הידני. היחידה כולה כוללת מבנה מעטפת-כבד, המספק הגנה מפני גשם וחלודה, ולכל הרכיבים החשמליים יש דירוג הגנה IP54. המבנה בצורת V- מציע גם יתרון ייחודי: זרימת אוויר נכנסת משני הצדדים ויוצאת מלמעלה, מה שהופך אותו לפחות רגיש להשפעות של כיווני הרוח ומאפשר מיקומי התקנה גמישים יותר, כגון הרכבה על הקיר או מיקום בפינה. מתאים ליישומי עומס גבוה- כגון מתקני אחסון קר גדולים, מקפיאים פיצוץ ויצרני קרח, הוא הבחירה האידיאלית עבור אלה המחפשים יעילות פיזור חום מקסימלית. זוהי הבחירה הטובה ביותר עבור מפיצים גדולים וחברות הנדסת מזון.

שירותים מותאמים אישית

יישום לדוגמה	טמפרטורת החדר
טמפרטורה קבועה של פירות וירקות	10 מעלות עד 20 מעלות
טריות פירות וירקות	0 מעלות עד 15 מעלות
אחסון בשר קפוא	-5 מעלות עד -18 מעלות

אמנת שמות

FN(1)X(2)-XXX(3)/A(4)

(1) מעבה מקורר אוויר

(2) H מייצג זרימה שטוחה מסוג H

V מייצג Up-Flow V Type

U מייצג Up-Flow U Type

(3) משטח מחליף חום (מ"ר)

(4) הושמטו מוצרים מעוצבים בדגם מספר AB.

פרמטר טכני

מעבה דו-שכבתי בצורת -V-

מספר סידורי	דֶגֶם	חילופי חום	אזור חילופי חום	מֶשֶׁך	רוֹחַב	גוֹבַה	מספר צלצול	מנוע חיצוני				השתלט על גודל
מספר סידורי	דֶגֶם	Kw	㎡	מ"מ	מ"מ	מ"מ	מספר צלצול	מִספָּר	קוֹטֶר	כוח (W)	נפח אוויר	צינור הכנסה	צינור נוזלי
1	FNV-100	33.1	100	1450	870	1550	3×14	2	φ450	2×250	2×4800	φ25	φ19
2	FNV-120	39.6	120	1520	870	1560	4×12	2	φ500	2×414	2×6500	φ25	φ19
3	FNV-130	42.9	130	1620	870	1560	4×12	2	φ500	2×414	2×6500	φ25	φ19
4	FNV-150	49.5	150	1620	870	1650	4×14	2	φ500	2×414	2×6500	φ25	φ19
5	FNV-160	52.8	160	1700	870	1650	4×14	2	φ500	2×414	2×6500	φ25	φ19
6	FNV-180	59.4	180	1880	870	1650	4×14	2	φ550	2×600	2×8300	φ25	φ19
7	FNV-200	66	200	2060	870	1750	4×14	3	φ500	3×414	3×6500	φ28	φ22
8	FNV-220	72.6	220	2000	900	1850	4×16	3	φ500	3×414	3×6500	φ28	φ22
9	FNV-240	79.2	240	2160	900	1850	4×16	3	φ550	3×600	3×8300	φ28	φ22
10	FNV-260	85.8	260	2320	900	1850	4×16	3	φ550	3×600	3×8300	φ28	φ22
11	FNV-280	92.4	280	2470	1000	1900	4×16	3	φ600	3×780	3×9800	φ35	φ25
12	FNV-300	99	300	2630	1000	1900	4×16	3	φ600	3×780	3×9800	φ35	φ25
13	FNV-320	105.6	320	2630	1000	1950	4×17	3	φ600	3×780	3×9800	φ35	φ25
14	FNV-350	115.5	350	2750	1000	2080	4×18	3	φ630	3×800	3×11000	φ35	φ25
15	FNV-400	132	400	3110	1000	2080	4×18	4	φ600	3×780	3×9800	φ38	φ28

אריזה

פרמטרים טכניים של מעבה אינטגרלי -סוג דו-שכבתי-
סִדרָתִי מִספָּר	דֶגֶם	גודל צורה			השתלט על גודל
סִדרָתִי מִספָּר	דֶגֶם	L	W	H	צינור הכנסה	צינור פריקה
1	FNV-100	1450	870	1550	Φ25	Ф19
2	FNV-120	1520	870	1560	Φ25	Ф19
3	FNV-130	1620	870	1560	Φ25	Ф19
4	FNV-150	1620	870	1650	Φ25	Ф19
5	FNV-160	1700	870	1650	Φ25	Ф19
6	FNV-180	1880	870	1650	Φ25	Φ19
7	FNV-200	2060	870	1750	Ф28	Φ22
8	FNV-220	2000	900	1850	Φ28	Φ22
9	FNV-240	2160	900	1850	Φ28	Ф22
10	FNV-260	2320	900	1850	Φ28	Φ22
11	FNV-280	2470	1000	1900	Ф35	Φ25
12	FNV-300	2630	1000	1900	Φ35	Φ25
13	FNV-320	2630	1000	1950	Ф35	Φ25
14	FNV-350	2750	1000	2080	Ф35	Φ25
15	FNV-400	3110	1000	2080	Φ38	Ф28
